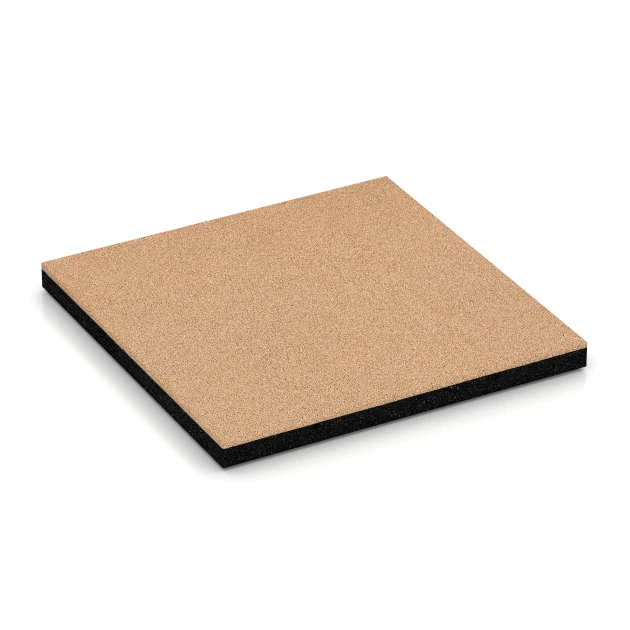

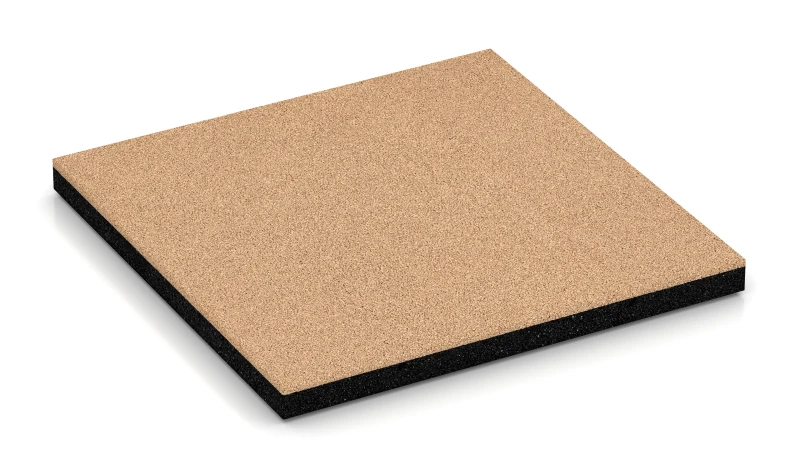

Dalles amortissantes FF "Beige sable"

La hauteur de chute critique d’un revêtement de sol amortissant destiné à une aire de jeux se détermine par une série d’essais de chute selon la NF EN 1177. On laisse tomber sur le revêtement, à partir de différentes hauteurs, une tête d’essai équipée d’un accéléromètre. Les points d’essai sont choisis selon la norme. La hauteur de chute critique est la plus faible hauteur à laquelle le HIC atteint 1000 ou l’accélération maximale gmax atteint 200 g. Le résultat retenu est celui du point d’essai le plus défavorable.

Ce résultat ne vaut que pour la configuration testée, dans les conditions de l’essai. Le rapport d’essai indique l’épaisseur du revêtement de sol, le support utilisé et les conditions d’essai susceptibles d’influer sur le résultat. Un essai in situ permet de confirmer la capacité du revêtement à amortir les chocs après sa pose. Les mesures sont effectuées aux points d’essai définis, à une hauteur de chute fixée, afin de vérifier que les valeurs limites du HIC et de gmax sont respectées.

La NF EN 1177 prévoit deux procédures d’essai pour les revêtements amortissants, l’une en laboratoire et l’autre sur site. En laboratoire, les éprouvettes présentent ensemble une surface d’au moins un mètre carré et reposent sur un support plan en béton rigide. Les matériaux meubles, tels que le sable, les gravillons ou les copeaux de bois amortissants, sont mis en œuvre dans l’épaisseur prévue. Les dalles amortissantes sont posées de manière à soumettre également leurs joints à l’essai. La température est de 23 °C, avec une tolérance pouvant atteindre cinq degrés.

La chute instrumentée en laboratoire caractérise le comportement du revêtement amortissant. Une tête d’essai hémisphérique de 4,6 kg, d’environ 16 cm de diamètre et équipée d’un capteur d’accélération, tombe de différentes hauteurs sur le revêtement. Pour les dalles amortissantes, au moins neuf chutes sont réalisées depuis au moins quatre hauteurs, en des points distincts espacés de 25 cm. Pour les matériaux meubles, trois impacts sont effectués au même endroit pour chaque hauteur.

L’évaluation en laboratoire repose sur le critère de blessure à la tête HIC et sur l’accélération maximale gmax. La hauteur de chute critique correspond à la hauteur pour laquelle HIC 1000 ou gmax 200 g est atteint. La valeur retenue est la plus basse des deux, déterminée par interpolation de la série de mesures. Le rapport d’essai indique cette hauteur en mètres avec deux décimales, ainsi que l’incertitude de mesure du laboratoire. Le résultat ne vaut que pour la configuration testée, comprenant le type de dalle, l’épaisseur et le mode d’assemblage ou, pour un système multicouche, l’ensemble des couches. Le support d’essai est le support rigide du laboratoire et non la structure prévue sur le chantier.

L’essai sur site vérifie la conformité locale d’une aire de réception déjà installée. La hauteur de chute utilisée doit être au moins égale à la hauteur de chute libre de l’équipement de jeu conformément à la NF EN 1176. Les mesures sont effectuées aux endroits les plus défavorables, notamment là où le revêtement est usé ou présente l’épaisseur la plus faible, ainsi qu’en d’autres emplacements représentatifs. Le nombre de points d’essai dépend de la dimension de l’aire de réception et la norme impose un nombre minimal. Cette procédure ne s’applique qu’aux points contrôlés et ne détermine aucune hauteur de chute critique.

L’épaisseur des tapis amortissants et des dalles amortissantes dépend de leur hauteur de chute critique déterminée lors des essais : celle-ci doit être au moins égale à la hauteur de chute libre de l’équipement de l’aire de jeux. Plus la hauteur de chute libre possible est importante, plus le tapis ou la dalle doit être épais.

L’épaisseur seule ne permet donc pas de déterminer la hauteur de chute : la structure, la densité et l’élasticité du produit influencent également l’absorption des chocs.

À titre indicatif, une hauteur de chute libre allant jusqu’à 100 cm correspond à 3 cm d’épaisseur ; jusqu’à 150 cm, à 5 cm ; jusqu’à 200 cm, à 7 cm ; jusqu’à 300 cm, à 10 cm.

Le critère déterminant reste toujours la hauteur de chute critique indiquée pour chaque produit dans le rapport d’essai selon NF EN 1177.

Les tapis amortissants et les dalles amortissantes peuvent être utilisés jusqu'à la hauteur de chute critique indiquée dans le rapport d'essai conformément à la NF EN 1177. Il s'agit de la hauteur la plus basse pour laquelle la valeur HIC atteint 1000 ou l'accélération gmax atteint 200 g. Selon le modèle, cette hauteur est d'environ 100 à 300 cm.

jusqu'à 100 cm : par exemple petites maisonnettes de jeux, équipements d'équilibre

jusqu'à 150 cm : par exemple structures d'escalade basses

jusqu'à 200 cm : par exemple filets d'escalade, structures d'escalade, jeux combinés

jusqu'à 300 cm : par exemple tours d'escalade élevées et grandes structures de jeux

Ces exemples d'équipements sont donnés uniquement à titre indicatif. La hauteur de chute libre de l'équipement de jeux concerné, définie selon la NF EN 1176, est déterminante. La hauteur de chute critique indiquée doit être au moins égale à cette hauteur de chute libre.

Les tapis amortissants et les dalles amortissantes, composés de granulat de caoutchouc, ont une durée de vie de 10 à 15 ans dans des conditions d’usage habituelles, et ils durent souvent plus longtemps. Ils sont conçus pour une utilisation durable en intérieur comme en extérieur. Leur durabilité effective dépend toutefois de l’intensité d’utilisation, de l’emplacement et des conditions météorologiques.

Cette durabilité peut être affectée par l’abrasion dans les zones très fréquentées des aires de jeux, notamment sous les balançoires ou à la sortie des toboggans. Les rayons UV et les cycles de gel-dégel contribuent également au vieillissement du granulat de caoutchouc.

Les tapis amortissants et les dalles amortissantes doivent être contrôlés régulièrement afin de repérer l’usure et les signes de vieillissement. Si nécessaire, des dalles en caoutchouc peuvent être remplacées de manière ciblée sans renouveler toute la surface. Ce remplacement facilite l’entretien et peut prolonger la durée d’utilisation de l’ensemble. Ces revêtements sont faciles d’entretien.

Un sol amortissant est obligatoire dès que la hauteur de chute libre d’un équipement d’aire de jeux dépasse 60 cm, conformément à la norme NF EN 1176. Pour les équipements à mouvement forcé, comme les balançoires et les toboggans, un revêtement amortissant doit couvrir toute la zone d’impact, quelle que soit la hauteur de chute. Un jeu proche du sol peut donc nécessiter un tel revêtement malgré sa faible hauteur de chute : le type de mouvement compte aussi.

La hauteur de chute libre est la distance entre la surface destinée à soutenir le corps et la surface d’impact située en contrebas, dans la limite de 3 m. Pour une plateforme, elle se mesure depuis le plancher ; pour une balançoire, depuis l’assise ; pour une barre fixe, depuis la surface de préhension. Dans le cas de l’escalade, elle correspond à la hauteur maximale de préhension diminuée de 1 m. La hauteur de chute critique du revêtement est déterminée par une série d’essais de chute réalisés selon la norme NF EN 1177. Elle doit être au moins égale à la hauteur de chute libre de l’équipement.

La norme NF EN 1176 admet le gazon et la terre végétale jusqu’à une hauteur de chute libre de 100 cm, à condition que le sol soit entretenu, souple et exempt de pierres, de racines, de fondations et de tout autre objet dur. Ces conditions ne sont plus réunies lorsque le sol se tasse, se dessèche ou gèle. Pour les équipements destinés exclusivement à un usage familial, c’est la norme NF EN 71-8 qui s’applique, et non la norme NF EN 1176. Un sol amortissant reste néanmoins obligatoire, même dans un jardin privé.

Chez WARCO, les dalles pour sol amortissant sont proposées à partir d’environ 36 euros ou francs suisses par m². Ce prix correspond à une dalle amortissante de 3 cm d’épaisseur, au format 50 × 50 cm. Il faut quatre dalles pour couvrir un mètre carré. Cette dalle a été testée selon la norme NF EN 1177 pour une hauteur de chute de 110 cm. Tous les prix indiqués sont TTC.

Le prix au m² varie selon l’épaisseur : une dalle plus épaisse permet d’amortir une chute de plus grande hauteur et coûte généralement plus cher au mètre carré. Ainsi, une dalle de 11 cm, testée pour une hauteur de chute de 300 cm, coûte entre 104 et 120 euros ou francs suisses par m² environ, selon la couleur. L’épaisseur nécessaire dépend de la hauteur de chute libre de l’équipement de jeu, définie selon la norme NF EN 1176 : la hauteur de chute pour laquelle la dalle a été testée doit être au moins égale à celle de l’équipement. Le prix de chaque modèle figure sur sa fiche produit dans la boutique en ligne.

Il faut ajouter au prix des dalles le coût de la couche de fondation, par exemple une grille alvéolaire en plastique, ainsi que celui des éléments en caoutchouc à faible hauteur qui délimitent la surface. WARCO fournit également ces deux éléments, mais ne propose pas de service de pose : le client pose lui-même les dalles et tapis amortissants ou fait appel à un paysagiste local. Si un paysagiste intervient, ses frais de pose, qui dépendent des travaux à réaliser sur place, s’ajoutent au prix des dalles.

Les dalles amortissantes ne doivent pas être posées directement sur du sable, du gravier ou des gravillons concassés. Une couche de granulats non liée ne reste pas suffisamment stable en place sous les dalles élastiques. Un stabilisateur de graviers en plastique remédie à ce point ; il est également désigné comme grille à gravier, grille à gazon ou grille de sol. Ses alvéoles divisent la surface en nombreuses petites cellules qui maintiennent latéralement le matériau de remplissage et le protègent contre les déplacements et le lessivage. Elles forment ainsi une couche de fondation durablement stable, plane et perméable à l’eau pour les dalles amortissantes.

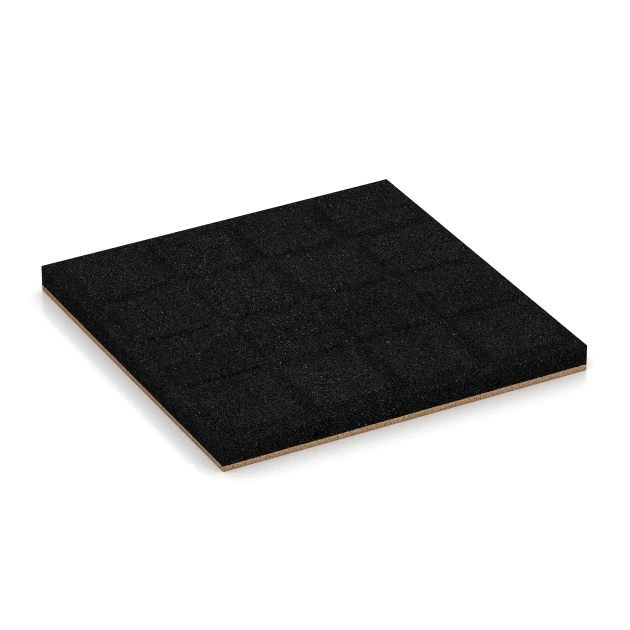

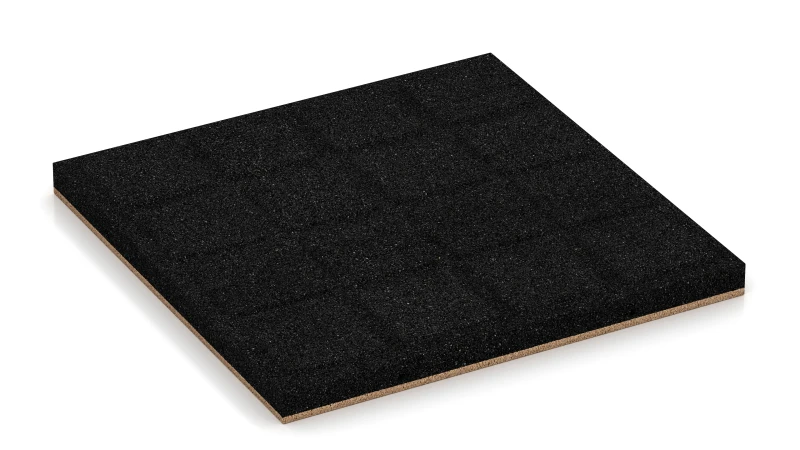

Cette couche de fondation ne peut être obtenue sans cellules, car le sable, le gravier et les gravillons concassés restent susceptibles de se déplacer sous charge. La face inférieure fortement structurée des dalles amortissantes s’enfonce progressivement dans le granulat non lié ; le matériau peut alors se déplacer du centre des dalles vers leurs bords. Des creux apparaissent dans le lit de pose, que les dalles suivent : elles s’affaissent au centre et leurs rives peuvent se relever. Ce type de désordre est appelé formation en cuvette ou soulèvement des rives.

Pour éviter ces déformations, le support doit d’abord présenter un fond de forme plan et suffisamment porteur. Les couches de sol peu portantes ou facilement déformables sont retirées sur une profondeur adaptée aux conditions locales et aux charges prévues, notamment en présence de sable amortissant non compacté. Sur un support peu porteur, cohésif ou sensible au gel, le décaissement est comblé par couches avec une couche de fondation en grave concassée appropriée, puis soigneusement compacté. Lorsque le sol est stable et que les charges sont faibles à moyennes, une couche supplémentaire de grave concassée peut ne pas être nécessaire selon la situation de pose.

Sur ce fond de forme préparé, le stabilisateur de graviers est posé soit directement sur le support, soit sur une fine couche de gravillons concassés tirée à niveau. L’épaisseur de cette couche dépend de la variante de construction retenue et des conditions locales. Les pointes d’ancrage situées sous les grilles ont une longueur d’environ quatre centimètres ; elles pénètrent dans le support et contribuent à l’ancrage des grilles. Une épaisseur minimale générale de 6 cm pour la couche de gravillons concassés n’est pas requise.

Après cette pose, les alvéoles sont remplies jusqu’à leur bord supérieur avec des gravillons concassés ou du gravier appropriés. Un granulat concassé et anguleux est préférable, car ses grains s’imbriquent efficacement. Le matériau de remplissage est soigneusement balayé dans les alvéoles, complété si nécessaire, puis tiré à niveau avec leur bord supérieur. Les dalles amortissantes reposent alors sur toute la structure alvéolaire remplie, et non uniquement sur les nervures ; cette structure constitue une couche de fondation stable en place et perméable à l’eau.

Cette couche de fondation reçoit ensuite les dalles amortissantes, posées et assemblées conformément aux instructions de pose applicables. La nécessité d’un maintien périphérique dépend de la gamme, du système d’assemblage et de la situation de pose. Certains produits WARCO sont explicitement autorisés pour une pose sur une fine couche de gravillons concassés.

Sur des grilles de stabilisation du gravier, les dalles amortissantes et les dalles de terrasse reposent mieux et restent durablement plus stables que sur un lit meuble de gravillons concassés.

Les alvéoles maintiennent les granulats en place. Chaque grain est retenu dans une alvéole : il ne peut ni se déplacer latéralement sous charge ni être entraîné par de fortes pluies. La surface dallée demeure ainsi stable et sûre pendant des années.

Dans un lit meuble de gravillons concassés, les grains ont tous une taille sensiblement identique et les fines qui combleraient les interstices font défaut. Même compacté, ce lit reste mobile. Sous une dalle rigide, cette mobilité n’a pas d’incidence. En revanche, une dalle amortissante ou une dalle de terrasse élastique en granulats de caoutchouc ne répartit pas uniformément les charges sur le support. Avec le temps, les gravillons peuvent être poussés vers les bords des dalles. La dalle en caoutchouc perd alors son appui au centre et s’y affaisse, tandis que les gravillons déplacés s’accumulent sous ses bords, qui se relèvent. Ce phénomène est appelé déformation en cuvette.

Les grilles de stabilisation du gravier sont aussi commercialisées sous les noms de grilles à gazon, d’alvéoles pour gravier ou de grilles alvéolaires en plastique. Elles transforment un lit meuble de gravillons concassés en couche de fondation stable. Lors du remplissage, le matériau est arasé exactement au niveau du bord supérieur des alvéoles. Les granulats retenus restent alors en place sous charge comme sous la pluie, et la surface dallée reste stable et sûre.

Les grilles remplies supportent jusqu’à 400 t/m², tout en laissant l’ensemble de la surface perméable à l’eau. Lorsque le sous-sol est perméable à l’eau, une pente et une évacuation des eaux sont généralement inutiles. Si le sol est porteur et les charges faibles, il suffit de décaper la terre végétale et de poser les grilles sur une fine couche de réglage en gravillons concassés. L’excavation est alors moins importante que dans une structure classique.

Une couche de fondation en grave concassée n’est nécessaire que si le sous-sol est peu porteur, si la structure doit être réalisée hors gel ou si la surface doit supporter des charges plus élevées. Le faible volume de travaux nécessaire constitue ainsi un avantage des grilles.

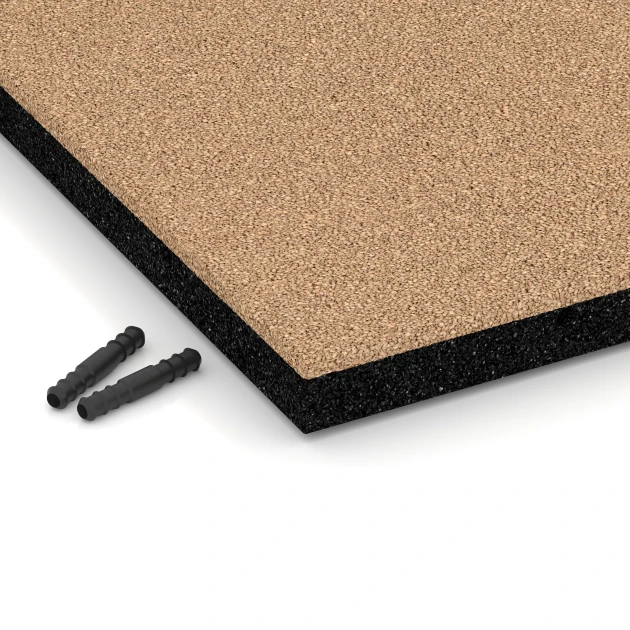

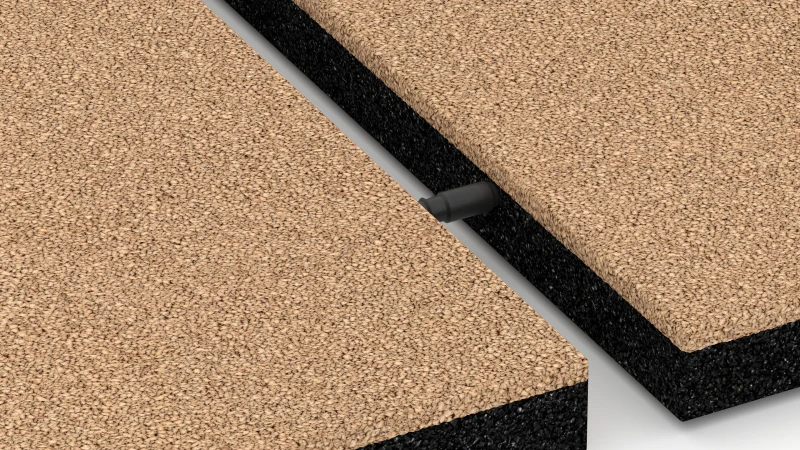

Les chevilles emboîtables, aussi appelées goujons de raccordement ou chevilles en plastique, sont des tiges cylindriques en plastique à surface profilée. Elles s’insèrent dans des perçages réalisés en usine sur les côtés des dalles et relient les dalles en caoutchouc de rangées voisines. Perpendiculairement à l’axe des chevilles, elles empêchent tout déplacement des dalles les unes par rapport aux autres. Dans l’axe des chevilles, les dalles restent mobiles.

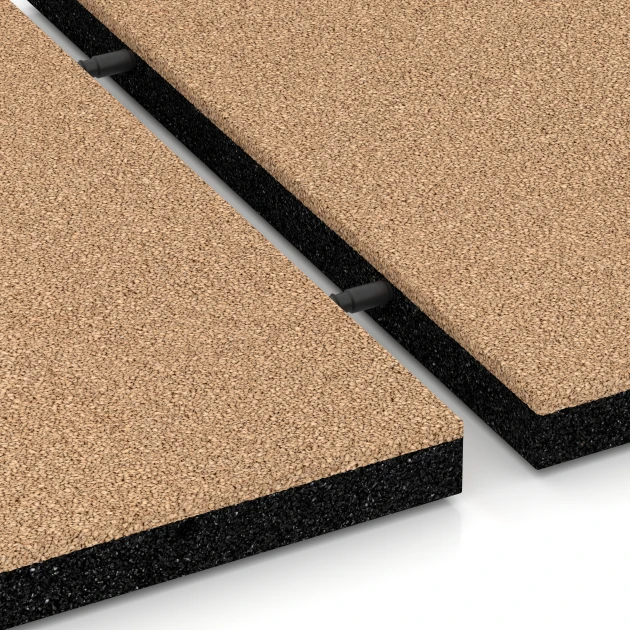

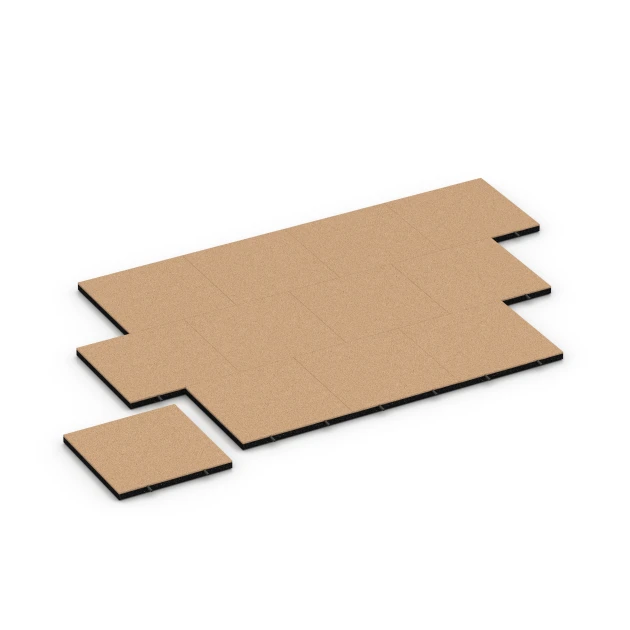

Les dalles se posent rangée par rangée, en quinconce. Les chevilles sont d’abord insérées sur un côté de la dalle à mettre en place. Celle-ci est ensuite poussée, chevilles en avant, dans les perçages des deux dalles adjacentes de la rangée déjà posée. Les chevilles doivent être fermement engagées dans les perçages. Un effort sensible lors de leur insertion et du rapprochement des dalles est donc normal. Si nécessaire, elles peuvent être collées afin d’empêcher les dalles de s’écarter dans l’axe des chevilles.

Les goujons de liaison sont des chevilles en plastique : ils relient les dalles et les éléments moulés en granulats de caoutchouc tout en les positionnant avec précision selon la trame de pose. Ce mode de liaison est très répandu. Semblables à des tourillons en bois, les goujons s’enfoncent de plusieurs centimètres dans chacune des deux dalles voisines. En pose en quinconce, chaque dalle est ainsi reliée à deux dalles de la rangée précédente et à deux de la rangée suivante. Perpendiculairement à leur axe, les goujons empêchent le déplacement latéral des dalles.

Dans le sens de leur axe, les goujons n’immobilisent toutefois pas les dalles, qui peuvent s’écarter les unes des autres. La surface dallée nécessite donc généralement un maintien périphérique pour limiter ce mouvement ; un gazon affleurant peut remplir cette fonction. À défaut, les goujons peuvent être collés ou les dalles fixées au support par collage. Les goujons ne s’opposent pas au retrait naturel des dalles : malgré la liaison, les joints s’ouvrent et s’élargissent avec le temps.

Les dalles de sol amortissantes se posent en adaptant le support, le système d’assemblage, la zone de réception, la hauteur de chute et l’évacuation de l’eau à l’usage prévu. Cela vaut aussi bien pour les surfaces amortissantes extérieures d’un jardin que pour les aires de jeux publiques.

Sous les équipements de jeu, la hauteur de chute critique validée pour le produit et sa configuration doit au minimum correspondre à la hauteur de chute libre de l’équipement. Les dimensions de la surface amortissante requise dépendent de chaque équipement.

Sur du béton ou de l’asphalte, les tapis et dalles de sol amortissants peuvent être posés directement. L’eau de pluie traverse le revêtement perméable à l’eau jusqu’à la couche de fondation, puis s’écoule par une pente vers un bord libre ou une évacuation.

Sur une pelouse ou sur la terre, une pose directe n’est pas indiquée. Un remblai meuble de sable, de gravillons concassés ou de gravier ne convient pas comme support, car il se déplace avec le temps.

Après le retrait de la couche d’herbe, des grilles alvéolées en plastique sont posées sur un fin lit de pose en gravillons. Les alvéoles sont remplies de gravillons jusqu’au bord supérieur, puis les tapis ou dalles de sol amortissants sont installés dessus. L’eau de pluie traverse l’ensemble de la structure et peut s’infiltrer dans le sol.

En cas de sollicitations plus élevées ou de conditions de sol défavorables, une couche de fondation supplémentaire en grave compactée, dimensionnée par un professionnel et résistante au gel, est nécessaire sous le lit de pose en gravillons.

La suite de la pose dépend du système d’assemblage. Pour les tapis à assemblage puzzle, l’emboîtement d’un tapis est pressé par le haut dans celui du tapis voisin déjà en place. Cette liaison stable ne nécessite généralement ni collage sur le support ni maintien périphérique.

Les dalles équipées de connecteurs se posent à joints décalés. Elles nécessitent un maintien périphérique qui empêche tout déplacement latéral. Sur une couche de fondation liée, un collage peut être prévu à la place de ce maintien, selon la situation de pose.

Pendant la pose, les dalles doivent être à une température uniforme ne dépassant pas environ 17 °C et ne pas avoir été chauffées par une exposition directe au soleil. Un maillet en caoutchouc facilite leur ajustement, tandis qu’une scie circulaire facilite leur découpe.

Lorsque la surface amortissante s’arrête dans une zone déjà revêtue, une rampe de transition fixée solidement évite qu’une différence de niveau au raccord puisse faire trébucher.
